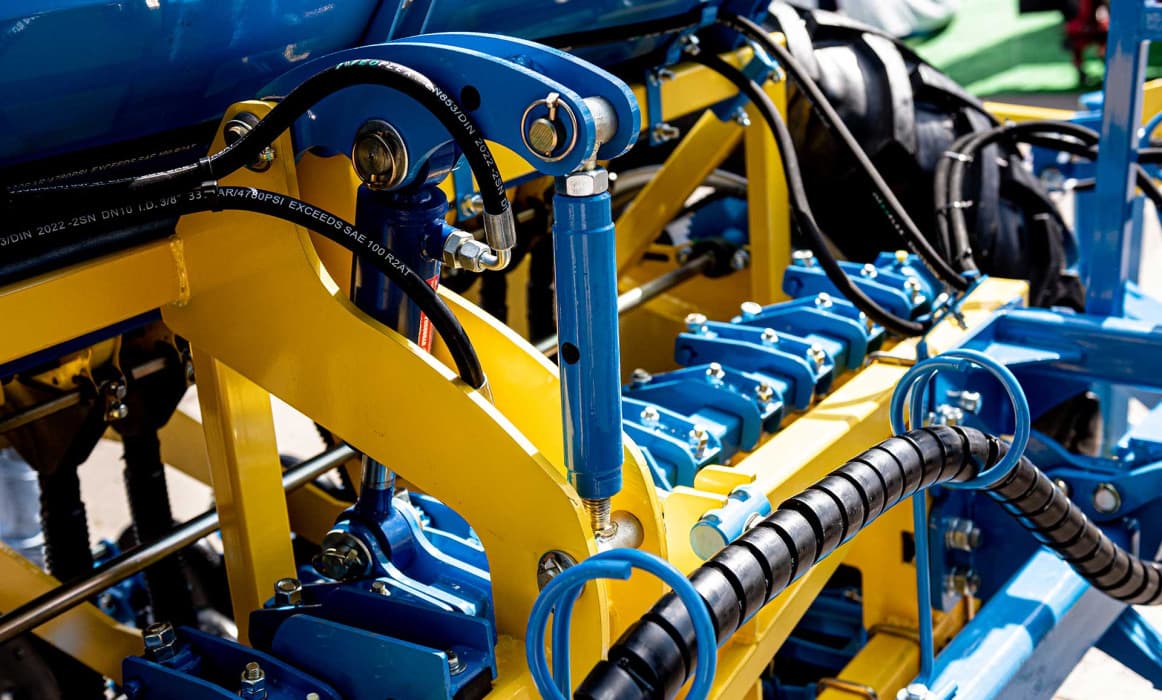

Qu'est-ce qu'un vérin télescopique ? Fonctionnement, types et applications

Le vérin télescopique est un actionneur hydraulique ou pneumatique composé de tubes étagés emboîtés les uns dans les autres, conçu pour obtenir une grande course dans un espace réduit. Alors que les vérins standards sont limités au-delà d'une certaine longueur, le vérin télescopique offre de grandes distances de travail même dans sa forme la plus compacte, ce qui procure aux ingénieurs un avantage de conception important.

Dans ce guide complet, vous découvrirez ce qu'est un vérin télescopique, comment il fonctionne, quels en sont les types et dans quels secteurs il est utilisé. Les méthodes de calcul et les critères de choix sont également abordés sur cette page.

Qu'est-ce qu'un vérin télescopique ?

Le vérin télescopique est un élément de mouvement hydraulique ou pneumatique qui se déploie par étages ; il se compose d'un tube extérieur, d'un ou plusieurs étages intérieurs (stages) et d'un plongeur. Il tire son nom du principe télescopique que l'on retrouve dans les lampadaires ou les trépieds photo : chaque étage est logé dans le suivant et sort sous la pression du fluide, augmentant ainsi la course totale.

Dans un vérin hydraulique classique, la course est limitée par la longueur du corps ; pour une course plus longue, il faut allonger physiquement le vérin. Dans un vérin télescopique, en revanche, la longueur totale rentrée est bien inférieure à la course totalement déployée. Cette caractéristique est essentielle pour les applications qui exigent une grande hauteur de levage avec un espace d'implantation limité, comme les bennes de camion, les flèches de grue et les plateformes élévatrices.

Vérin télescopique simple effet

Dans les vérins télescopiques simple effet (single-acting), le fluide exerce une pression dans un seul sens, celui de la sortie. La rentrée est assurée par la gravité ou le poids de la charge. Ce modèle est plus simple et plus économique ; il est privilégié dans la grande majorité des applications de benne de camion. Son inconvénient est que la vitesse de rentrée du vérin ne peut pas être contrôlée en l'absence de charge.

Vérin hydraulique télescopique double effet

Dans le modèle double effet (double-acting), le fluide peut exercer une pression aussi bien à la sortie qu'à la rentrée. Cette conception est privilégiée dans les applications nécessitant aussi une force de traction — par exemple les presses, le fonçage souterrain ou le travail en position horizontale. Bien que le vérin télescopique double effet soit plus cher et plus complexe que le modèle simple effet, il couvre un éventail d'applications beaucoup plus large.

Différence avec un vérin standard

Sur les vérins hydrauliques standards, le rapport entre la longueur rentrée (retracted length) et la longueur déployée (extended length) est d'environ 1:2. Sur un vérin télescopique, ce rapport peut atteindre 1:3 à 1:6 selon le nombre d'étages. C'est pourquoi le vérin télescopique surpasse le vérin standard pour les grandes courses, le faible encombrement et les constructions mécaniques à plusieurs points.

Principe de fonctionnement du vérin télescopique

Le fonctionnement du vérin télescopique est une application pratique du principe de Pascal : la pression appliquée à un liquide se transmet de manière égale à toutes les surfaces en contact avec lui. Lorsque la pompe hydraulique envoie le fluide côté fond du premier étage (le plus grand diamètre), la pression monte dans cet étage et le piston commence à sortir.

Le déploiement se fait toujours du plus grand diamètre vers le plus petit. En effet, le plus grand diamètre a la plus grande surface et produit donc la force la plus élevée à pression égale. Lorsque le premier étage atteint sa pleine longueur, la pression est transmise au deuxième étage et la course se poursuit. Ce processus continue jusqu'au plongeur du dernier étage.

Cycle de travail hydraulique

Dans un vérin télescopique hydraulique, la pompe envoie le fluide (généralement de l'huile minérale) dans le vérin sous haute pression. La pression varie typiquement de 100 à 350 bar. Lors de la rentrée, le distributeur dirige le fluide dans l'autre sens (modèle double effet) ou le poids de la charge repousse le vérin (modèle simple effet). Le fluide retourne au réservoir et le cycle est terminé.

Cycle de travail pneumatique

Le vérin télescopique pneumatique fonctionne à l'air comprimé au lieu du fluide hydraulique. Les pressions de service restent généralement entre 6 et 10 bar ; la force produite est donc bien inférieure à celle de son équivalent hydraulique. Les systèmes pneumatiques sont toutefois privilégiés dans les applications sensibles, car ils sont plus propres, plus légers et faciles à entretenir.

Calcul de la force et de la vitesse

La force produite par un vérin télescopique se calcule avec la formule suivante :

F = P × A

F : Force (newton ou kN) | P : Pression (bar ou Pa) | A : Surface du piston (m² ou cm²)

La vitesse se calcule avec la formule Q/A en fonction du débit (Q) et de la surface du piston (A). Plus le nombre d'étages augmente, plus la surface effective change d'un étage à l'autre ; la force et la vitesse diffèrent donc à chaque étage, ce dont il faut tenir compte lors de la conception.

Exemple de calcul :

Les types de vérins télescopiques

Les vérins télescopiques se répartissent en plusieurs catégories selon le fluide de travail, le sens d'action et d'autres caractéristiques de conception. Chaque type est optimisé pour des conditions d'utilisation différentes.

Vérin télescopique hydraulique

Le type le plus répandu, le vérin télescopique hydraulique, fonctionne avec la pression d'huile minérale, d'huile biodégradable ou d'autres fluides hydrauliques compatibles. Les bennes de camion, les plateformes hydrauliques et les engins de chantier lourds sont ses principaux domaines d'application. Grâce à sa capacité de pression élevée, il peut produire des forces de levage considérables.

Vérin télescopique pneumatique

Il fonctionne à l'air comprimé. Bien que sa force soit inférieure à celle d'un vérin hydraulique, il est privilégié dans les applications exigeant propreté et légèreté — industrie agroalimentaire, équipements médicaux, lignes d'assemblage électronique. Ce type de vérin est fabriqué en dimensions standards par des marques comme Festo et SMC.

Vérin télescopique double effet

Il assure la sortie comme la rentrée à l'aide du fluide. Il est idéal pour les applications nécessitant un montage horizontal, un montage inversé et une descente contrôlée.

Qu'est-ce qu'un vérin amorti ?

L'amortissement (cushioning) est un système de décélération conçu pour empêcher le piston de heurter le fond du vérin en fin de course. Le vérin amorti adoucit le mouvement en réduisant la sortie du fluide quelques centimètres avant la fin de course. Cette fonction est indispensable pour les applications à grande vitesse, les charges lourdes et les systèmes où un positionnement précis est important. L'amortissement peut être fixe ou réglable.

Vérin tandem : caractéristiques, fonctionnement et symbole

Le vérin tandem est une configuration spéciale obtenue en montant deux vérins en série, qui double la force d'un vérin standard. Sa différence fondamentale avec le vérin télescopique est la suivante : le vérin télescopique offre une grande course, tandis que le vérin tandem augmente la force dans la course existante.

Principe de fonctionnement du vérin tandem

Les pistons des deux vérins montés en série sont reliés par la même tige. Lorsque le fluide est appliqué simultanément aux deux vérins, les deux pistons produisent une force ensemble. La force totale est égale à la somme des forces des deux vérins. Un montage tandem de deux vérins de même alésage produit environ deux fois plus de force qu'un seul vérin.

Vérin pneumatique tandem

Dans les systèmes pneumatiques, la force est limitée par la faible pression, mais la conception tandem permet de surmonter cette limite. Des marques comme Festo et SMC proposent des vérins pneumatiques tandem prêts à l'emploi aux dimensions ISO standards. Ils sont idéaux pour les applications nécessitant une force élevée dans un espace de travail restreint.

Vérin hydraulique tandem

Dans les applications hydrauliques, la conception tandem sert à obtenir plus de force dans l'espace disponible au lieu d'augmenter les dimensions. Elle est courante dans les systèmes de presse et de moule qui exigent une application de force précise et équilibrée.

Symbole du vérin tandem (ISO 1219)

Selon la norme ISO 1219, le symbole schématique du vérin tandem est composé de deux vérins dessinés l'un derrière l'autre ; les pistons sont représentés avec une tige de sortie commune. Dans le symbole du vérin tandem double effet, des lignes d'entrée/sortie de fluide distinctes sont représentées pour chaque vérin.

Domaines d'application du vérin télescopique

Grâce à leur grande course et à leur faible encombrement, les vérins télescopiques ont un champ d'utilisation extrêmement large.

Bennes et camions

Le vérin télescopique de benne est l'utilisation la plus courante du secteur. Dans ce système, qui sert à lever et abaisser la caisse du camion, la benne bascule entièrement malgré l'espace limité sous le châssis. On choisit généralement un vérin hydraulique simple effet à 3–5 étages. Comme le poids de la charge assure la rentrée, aucun mécanisme supplémentaire n'est nécessaire.

BTP et engins de chantier

Dans les flèches télescopiques, les plateformes élévatrices (aerial work platforms) et les grues hydrauliques, le vérin télescopique permet d'atteindre de grandes hauteurs tout en gardant une structure compacte. Les systèmes de levage de la toupie des camions malaxeurs entrent aussi dans cette catégorie.

Matériel agricole

Les nacelles attelées aux tracteurs, les plateformes de cueillette et les régulateurs de semis utilisent des vérins télescopiques. En conditions de champ, il est essentiel de garder le contrôle de la course même sur des pentes qui changent en permanence.

Marine et défense

Des vérins télescopiques dotés de revêtements de surface spéciaux, résistants à la haute pression et à la corrosion saline, sont utilisés dans les systèmes de stabilisation des plateformes offshore, les actionneurs de trappes de sous-marins et les systèmes de levage des véhicules militaires.

Entretien, dépannage et sécurité

Bien entretenus, les vérins télescopiques peuvent durer 15 à 20 ans, voire plus. Un entretien négligé entraîne au contraire des pannes coûteuses et des situations dangereuses.

Étapes d'entretien périodique

• Contrôlez le niveau d'huile et son degré de contamination toutes les 250 heures de fonctionnement
• Inspectez les joints (seal) pour détecter usure visible, fissures ou déformations
• Protégez les surfaces chromées des plongeurs des microbilles de verre et des produits abrasifs
• Serrez les boulons des points de fixation et des brides aux couples prescrits
• Lors de l'entretien annuel, vidangez entièrement le vérin, nettoyez-le et remplissez-le à nouveau

Pannes courantes et solutions

Règles d'installation en sécurité

• Utilisez toujours des béquilles de sécurité mécaniques (safety props) avant de vous placer sous le vérin
• Ne touchez pas les points d'articulation lorsque le système est sous pression
• Ne dépassez jamais la pression de service maximale indiquée
• Tous les points de fixation doivent être serrés à la clé dynamométrique
• Avant le premier basculement, effectuez au moins 5 cycles complets de sortie et de rentrée à basse pression (50 bar)

Conclusion

Le vérin télescopique est un élément indispensable des systèmes hydrauliques et pneumatiques modernes. La grande course qu'offre sa structure compacte en fait un choix privilégié dans de nombreux domaines, des bennes aux engins de chantier et du matériel agricole aux systèmes de défense.

Le bon vérin doit être choisi en tenant compte de la force requise, de la course, de l'environnement de travail et des contraintes économiques. Simple ou double effet ? Hydraulique ou pneumatique ? Amorti ou non amorti ? Les bonnes réponses à ces questions influencent directement les performances du système et les coûts d'exploitation à long terme.
